全自動轉角機
PCB轉角機是SMT/DIP產線中用於調整PCB板傳輸方向的關鍵設備，通過角度轉換實現不同工位間的無縫銜接，確保產線連貫性。以下是其核心技術要點與應用場景：
一、核心功能
角度轉換
支持90°/180°定向旋轉，適配SMT軌道與回流焊、波峰焊等設備的對接需求，減少人工幹預；
采用步進電機（如86步進電機）驅動，旋轉精度達±0.05mm，確保BGA等高精度元件板材無偏移。
自動化控製
搭載PLC+觸摸屏控製係統（如信捷PLC），支持參數設定、故障自檢及I/O狀態監控；
集成歐姆龍光電傳感器，實時檢測PCB位置並觸發傳輸動作，響應時間≤3秒。
多尺寸兼容
適應PCB板尺寸範圍50×50mm至610×508mm，軌道寬度可通過插槽快速調節；
傳送高度標準化為900±20mm（可定製），匹配主流貼片機及印刷機高度。
二、結構組成
傳輸軌道：采用開模鋁合金軌道或冷軋鋼板焊接結構，表麵噴粉防靜電處理，皮帶傳動速度可調（0.5-2m/min）；
驅動係統：中大減速電機（功率200-250W）搭配滾珠絲杆，保障傳輸穩定性與低噪音運行；
定位模塊：磁性接近開關+高精度導向杆，重複定位精度≤±0.5mm。
三、應用場景
SMT產線：
在貼片機與印刷機間實現90°轉向，優化產線布局；
與接駁台聯動，完成PCB緩存及多向分流。
DIP組裝線：
180°旋轉對接波峰焊設備，避免人工搬運導致的元件損傷。

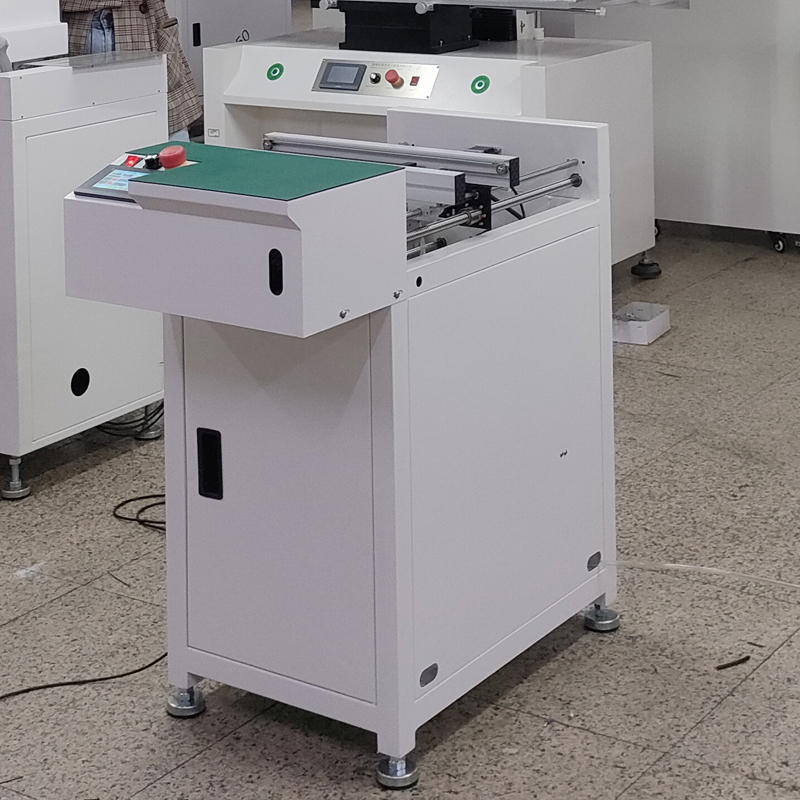

smt設備91抖阴视频轉角機

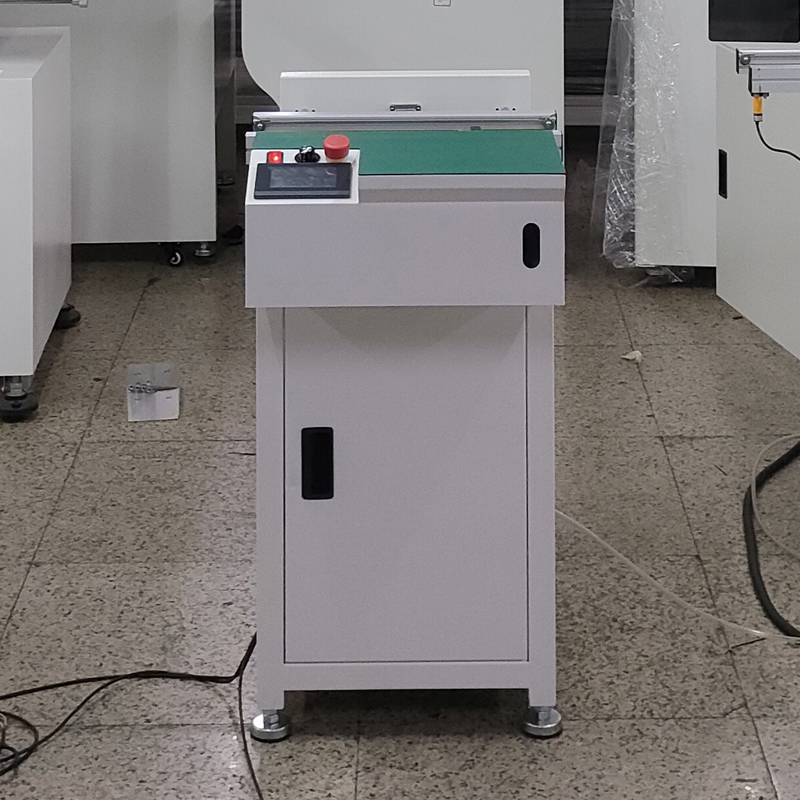

smt設備91抖阴视频轉角機

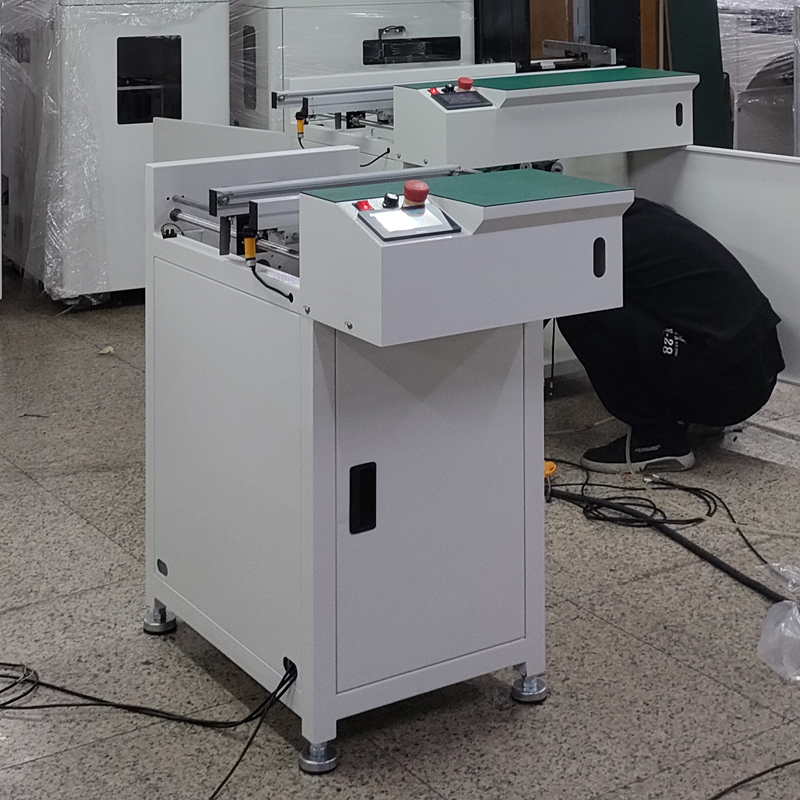

smt設備91抖阴视频轉角機
