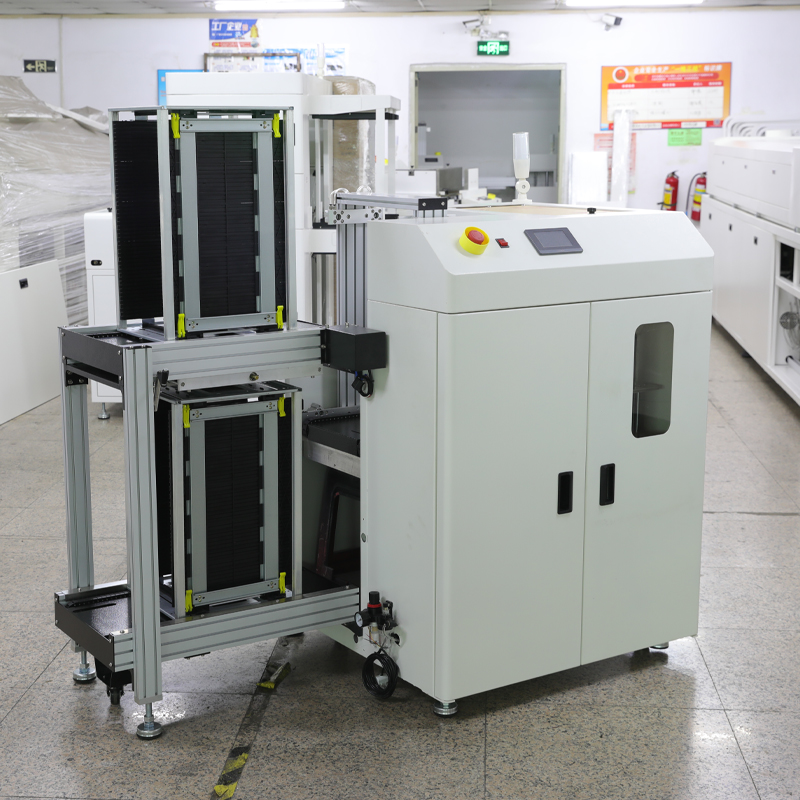

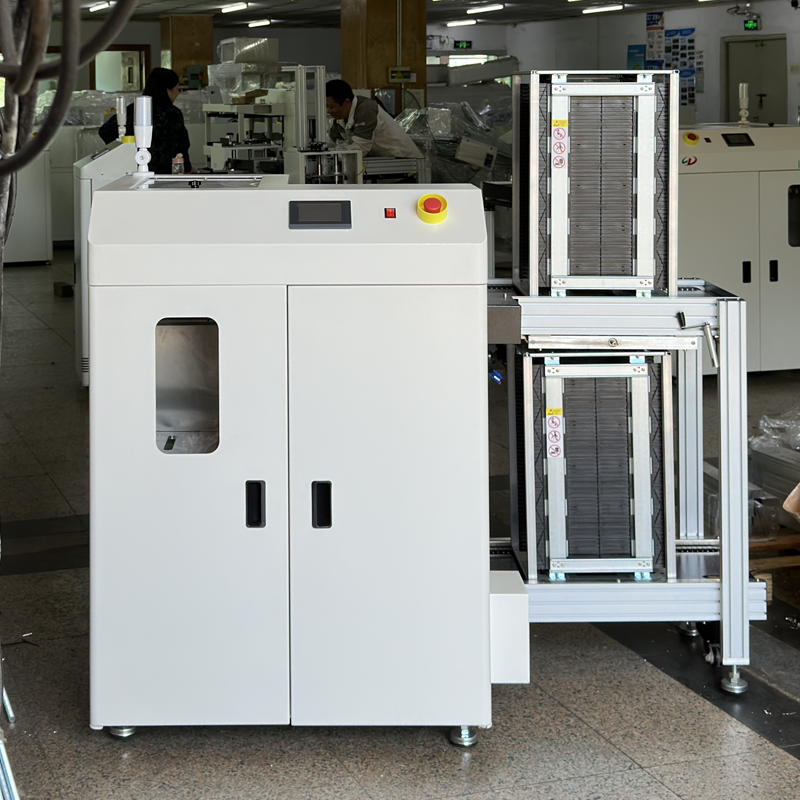

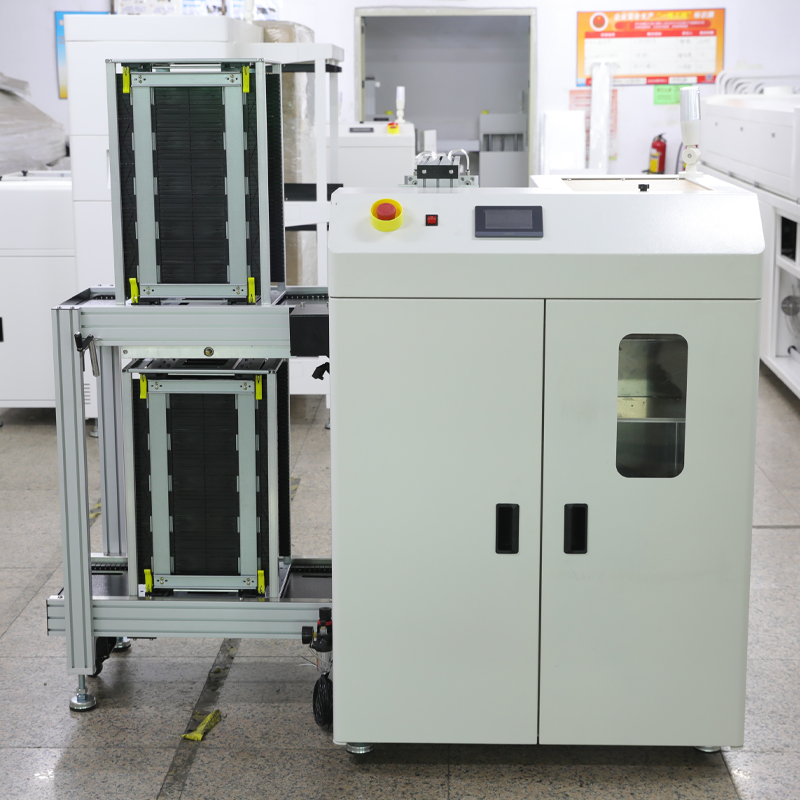

吸板送板一體機

製造商	晟典電子
型號	SD-825XS/833XS/839XS

用途及產品特點

用途：

在SMT生產線中，吸送一體機具有標準上板機和真空吸板機的功能，裸板可以使用吸板功能，非裸板可以使用上料功能，使生產更加高效和實用。吸送一體機主要采用兩種標準裝載模式，特別適用於生產線上雙麵板的單線裝載模式。

產品特點：

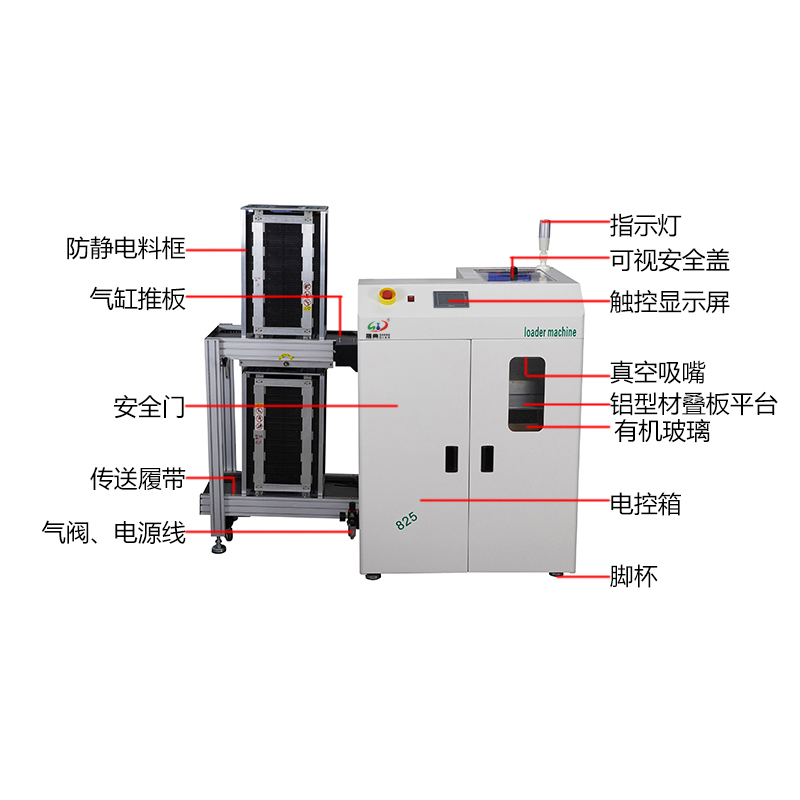

1、封閉式板金結構（安全可靠）+鋁型材進出框架,表麵噴塗處理,顏色為白色。

2、微電腦PLC控製係統，工作穩定可靠
3、操作靈敏的觸摸屏顯示操作，具有故障自動診斷功能，人機對話方便
4、多項聲光與觸摸屏內提示報警功能
5、可根據PCB上麵元件高低設定料架升降步距。
6、具有自動計數功能，方便生產統計
7、特殊氣路，人性化設計確保PCB板不被推壞，提高生產效率
8、兼容標準SMEMA接口
9、接駁裝置推PCB板采用步進馬達
10、步進電機推板速度、距離、力度可調節
11、傳送皮帶速度可調節
12、真空吸板、送板兩種功能模式選擇，同時滿足雙麵板與光板的送板操作
13、吸嘴定位采用萬向移動裝置，可根據PCB板的特點與孔位隨意調整吸取位置
14、頂部安全蓋可以打開,方便維護時對機器硬件的處理

smt設備91抖阴视频吸送一體機

smt設備91抖阴视频吸送一體機

smt設備91抖阴视频吸送一體機

smt設備91抖阴视频吸送一體機

smt設備91抖阴视频吸送一體機

smt設備91抖阴视频吸送一體機

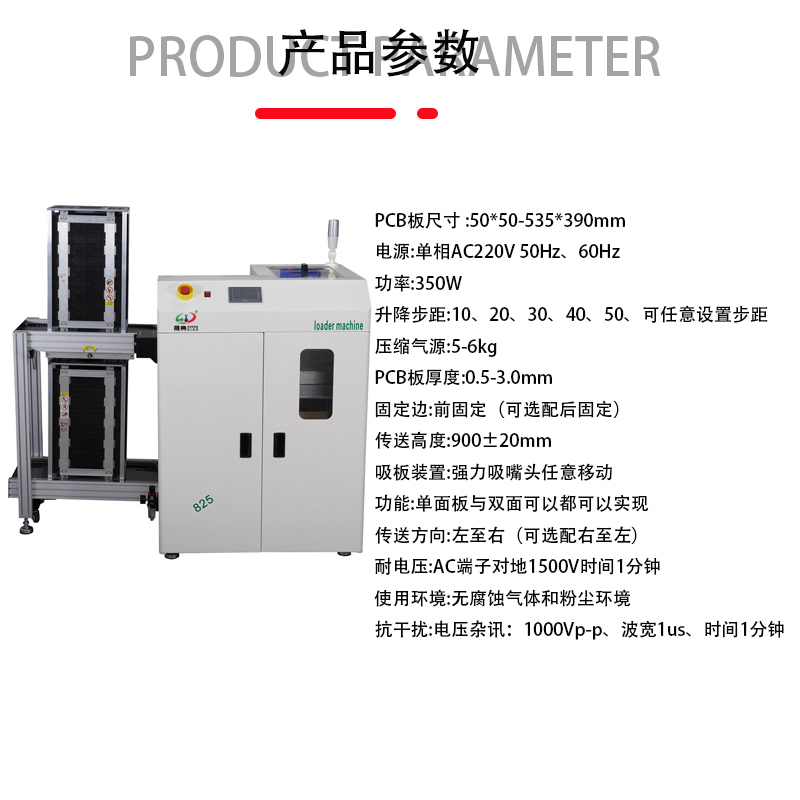

型號	825XS	833XS	839XS
適用料框尺寸	355320563mm	460400563mm	535460570mm
PCB板尺寸	5050-350250mm	5050460*330mm	5050-535390mm

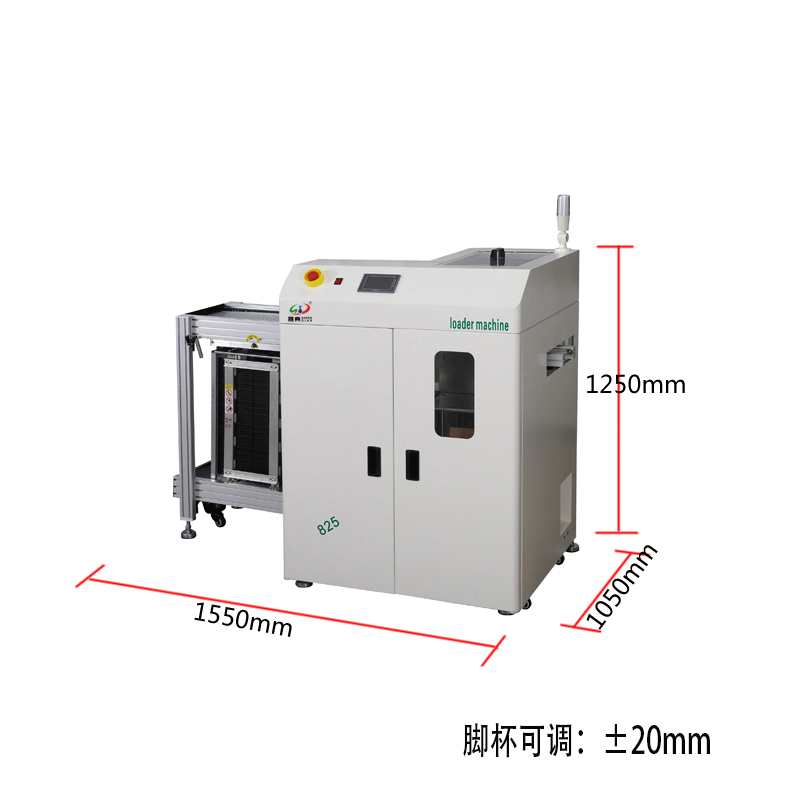

機器尺寸	16508801250mm	195010801250mm	22008812801250mm
機器重量	260KG	300KG	350KG
電源	單相AC220V 50Hz、60Hz
功率	350W
升降步距	10、20、30、40、50、可任意設置步距
壓縮氣源	5-6kg
PCB板厚度	0.5-3.0mm
固定邊	前固定（可選配後固定）
傳送高度	900±20mm
吸板裝置	強力吸嘴頭任意移動
功能	單麵板與雙麵可以都可以實現（單麵板可以省插板時間）
傳送方向	左至右（可選配右至左）
耐電壓	AC端子對地1500V時間1分鍾
使用環境	無腐蝕氣體和粉塵環境
抗幹擾	電壓雜訊：1000Vp-p、波寬1us、時間1分鍾

SMT吸送一體機的吸板機可以根據需要，自動調節上、下板間距，並且可以通過調整pcb的厚度或者增加pcb的厚度來提高機床的使用壽命。由於吸板機采用了真空吸附技術，因此能夠有效地保證機床在高速運轉時的穩定性。同時，它具有很好的耐熱性、防潮性和抗震性。該吸板機具有以下特點可自動上下移動，可以根據pcb的厚度自動調節。可以自由調節pcb板的寬窄。具有良好的防滑性能，不易損壞。此外，該吸板機還配備了一個高速傳輸接口，使得在工作過程中可隨時連接到smt生產線上。此外該吸板機還具有良好的防水保溫性能。

晟典全自動吸送一體機谘詢,同時可根據pcb板的特點，選擇合適的送板位置，使送板與光板之間的距離更加接近，避免了傳統的拉杆式送機在傳送過程中因受阻而造成傳遞不暢。吸嘴定位功能采用雙麵孔輸出方式，可根據pcb板的特點和孔位隨意調節吸嘴定向。該機器采用全自動恒溫恒濕設計。機器采用了高強度鋁製外殼，不僅耐磨性好、耐腐蝕，而且還能防止灰塵的侵蝕。該設備的主要特點是，具有自動上板功能。它可以根據需要在pcb前端設置多個吸板機，並根據pcb的厚度自動調節吸板機。其工作原理是通過量的電磁波和高頻信號將板內部電子元件與堆疊板相連接。由於堆疊板與堆疊板之間的電子元件是通過接觸的方式進行傳遞，所以其中包括了很多電磁波和高頻信號。

PCB吸板送板一體機卻完全顛覆了傳統的生產方式。它通過自動化技術，實現了機械手自動抓取並成批裝置PCB板。一體機利用真空吸附技術，將PCB牢牢固定在用於運輸的支撐板上，確保在整個運輸過程中PCB的穩定性和安全性。同時，在運輸的過程中，機器會自動進行檢測和修正，確保PCB的位置和角度準確無誤。這樣一來，不僅節省了工人的人力資源，還大幅提高了PCB的加工效率和準確度。
PCB吸板送板一體機還具備智能化操作的特點。它可以根據不同尺寸和重量的PCB自動調整抓取和運輸的速度和力度，保證不會損壞或錯位。同時，機器可通過觸摸屏界麵進行操作和監控，方便用戶隨時了解整個生產過程的進展情況，並進行實時調整和管理。
此外，PCB吸板送板一體機還具備高度的靈活性。它可以靈活應對生產線中不同類型和批次的PCB的生產需求，無論是單層還是多層板，都可以輕鬆應對。而且，在不同工藝的生產線上，PCB吸板送板一體機也可以進行自動調整和適配。
