三星481,471
SM481貼片機是在高速貼片機SM471的平台基礎上針對VISION係統進行強化的同級設備中速度最快的設備，
SM481配有1個懸臂10個軸杆，新型飛行相機及適用了最優化的吸料/貼裝動作，
從而實現了同級產品中世界最快速度39,000CPH。
可對應最小0402元器件到最大□42mm IC，並且通過適用電動供料器，
提高了實際生產性及貼裝品質。其可與SM氣動供料器共用，因此將客戶使用便利性極大化。
SM481配有1個懸臂10個軸杆，新型飛行相機及適用了最優化的吸料/貼裝動作，
從而實現了同級產品中世界最快速度39,000CPH。
可對應最小0402元器件到最大□42mm IC，並且通過適用電動供料器，
提高了實際生產性及貼裝品質。其可與SM氣動供料器共用，因此將客戶使用便利性極大化。

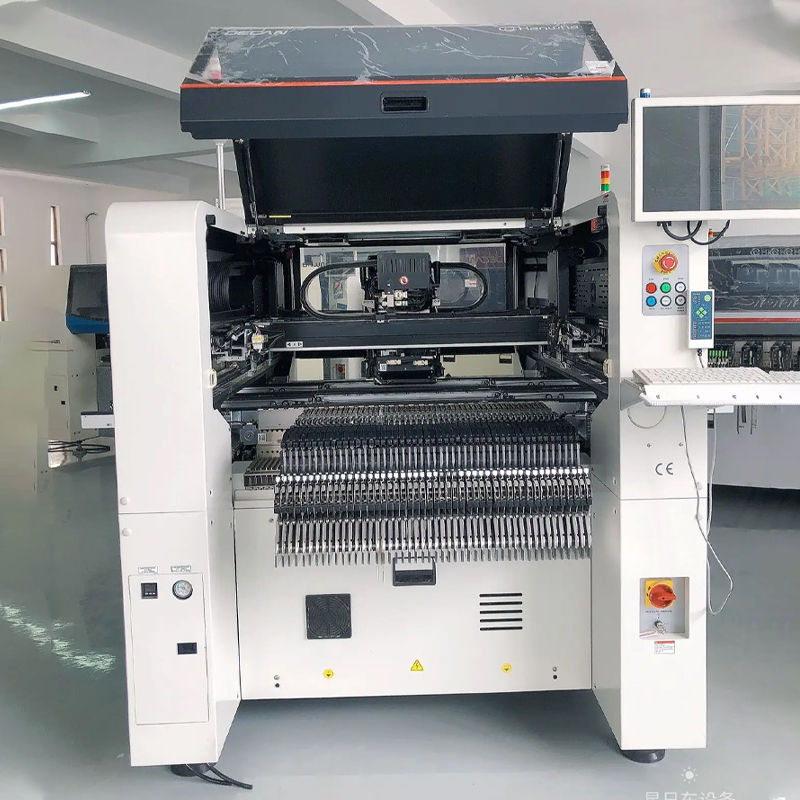

三星貼片機

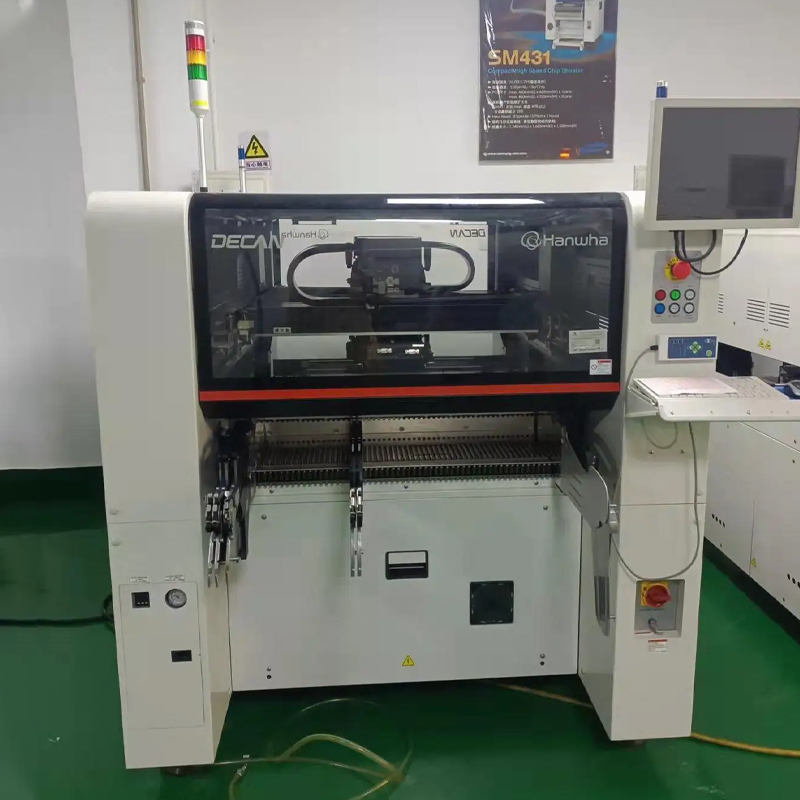

三星貼片機

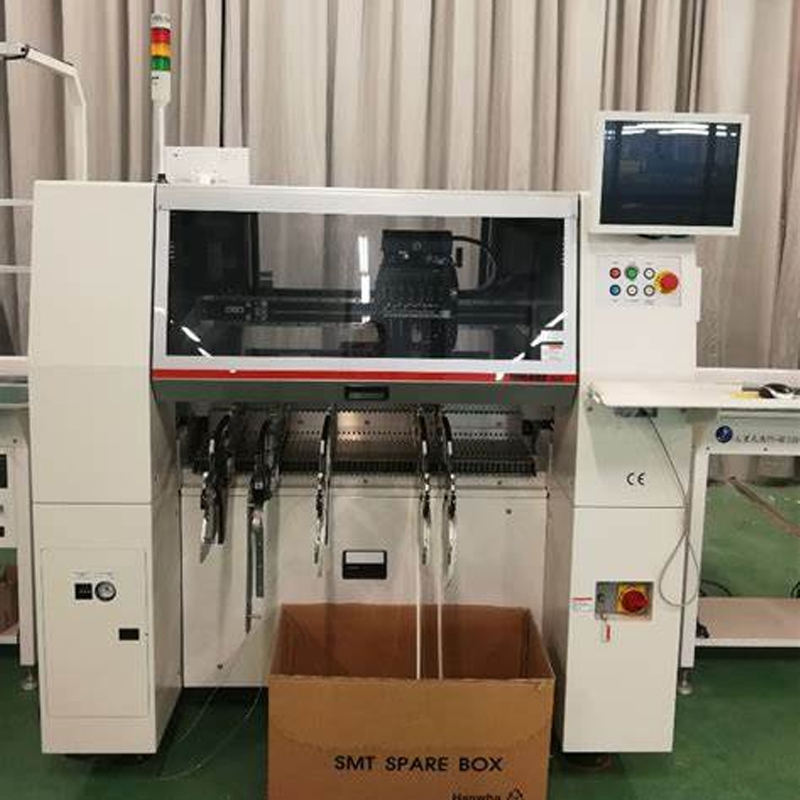

三星貼片機
速度：39,000 CPH(Optimum)
1 Gantry x 10 Spindles/Head
對應元器件 : 0402 --- □42mm(H
15mm)
對應PCB : 460(L) x
400(W)(Standard)
Max. 740(L) x 460(W)(Option)
對中方式飛行視覺+固定視覺(選配）
軸的數量10軸*1台架
貼裝速度0603 39000（最佳條件）
貼裝精度chip±50um@3ó/chip
QFP±30um@3ó/chip
元件範圍飛行視覺0402-□16mmIC
BGA CSP 球距0.4
標準固定視覺（FOV35）
—□16mmIC （pitch 0.3mm)
—□32mm IC BGA CSP球距0.5
標準固定視覺（FOV45）
—□32mmIC （Pitch 0.4mm）
對中方式 飛行視覺+固定視覺(選配）
軸的數量 10軸*1台架
貼裝速度 0603 39000（最佳條件）
貼裝精度 chip ±50um@3ó/chip
QFP ±30um@3ó/chip
元件範圍 飛行視覺 0402-□16mmIC BGA
CSP 球距0.4
標準固定視覺（FOV35）
—□16mmIC （pitch 0.3mm)
—□32mm IC BGA CSP球距0.5
標準固定視覺（FOV45）
—□32mmIC （Pitch 0.4mm）
—□42mm BGA CSP球距1.0
最大高度 10mm(選項:15mm)
供料器數量 120
能耗 耗電量
AC200/208/220/240/380(50/60HZ)
最大5KV 耗氣量 0.5-0.7M**
(5.1—7.1kgf/c㎡
260Ne/min 重量（kg) 1655
機器尺寸(M） 1.65 X 1.68 X 1.53
在操作PCB貼片機時，首先需要準備好所需的元件和印刷電路板。將印刷電路板放在機器的工作台上，並調整好位置，確保其精準度。然後，按照設定的工藝參數，選擇合適的貼片頭。貼片頭的選擇應根據元件的尺寸和形狀來確定，以確保精確貼裝。接下來，將元件放置在貼片頭上，通常需要借助真空吸盤將元件固定在貼片頭上。
當一切準備就緒後，可以開始運行機器。在國產貼片機上，通過輸入相應的程序指令，機器可以自動進行元件的貼裝工作。而在手動貼片機上，則需要操作員手動控製機械手臂將元件貼在印刷電路板上。
無論是手動還是自動款式，使用過程中都需要注意一些細節。首先，要確保元件與電路板相匹配，尺寸符合要求。其次，要控製好貼片頭與印刷電路板的接觸力度，避免對電路板造成過大壓力。此外，還要注意貼片頭的溫度，避免過熱對元件產生損壞。
