在線錫膏檢測機
1、可編程的空間光調製
原始的PSLM可以通過使用軟件來模擬光柵的周期。該方法通過取消了機械驅動和傳動部件，避免了機械磨損和維護費用，大大提高了精度和應用範圍。
2、相位測量法
通過全陰影的相位調製，我們可以提供較高的檢測分辨率（0.37um），4-8次采樣，確保了較高的重複性。采用高精度的螺釘和導軌，可達到完美的檢測性能。
3、三維漫射照明
利用同步結構光可以很好地解決了焊料檢測中的陰影影響問題。使用尺寸RGB光源結合高對比度，我們能夠完美地與任何襯底工作。這包括黑色基底，陶瓷基底，以及糊的2D/3D彩色圖像。
4、有源RGB 2D光源
專利RGB調諧函數采用紅、綠、藍圖像，采用獨特的濾波算法，解決了焊料橋檢測中的虛警以及尋找表麵相對零的不確定性。RGB Tune還負責提供2D/3D測量和顯示打印焊膏的圖像。
5、Z軸實時動態跟蹤和遠心靜態視覺補償能力
PSLM的特點提供了對PCB翹曲變化的實時動態跟蹤，完美地解決了柔性電路板和PCB翹曲的問題。
6、5分鍾的編程和一次按壓操作
各級工程師可以通過導入Gerber模塊和友好的編程界麵，快速準確地獨立編程。我們的單壓操作旨在大大降低對操作人員的培訓壓力。
7、功能強大的靜態過程控製軟件
實時的SPC信息顯示，可以為用戶提供強大的質量控製。所有種類繁多的SPC工具都隻會吸引用戶的眼球。此外，您還可以提供不同的導出格式。

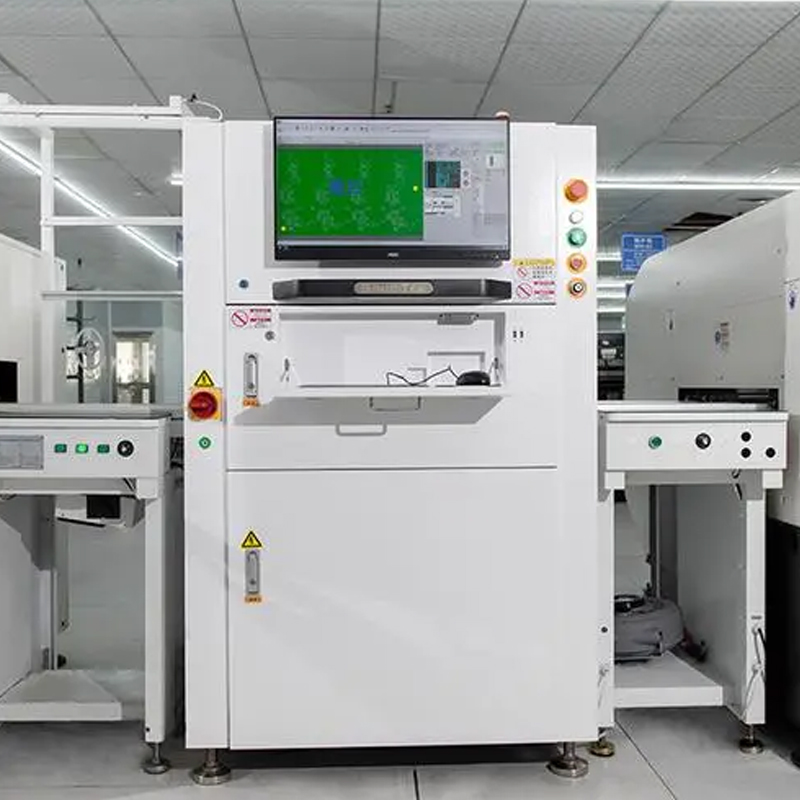

SPI錫膏檢測儀

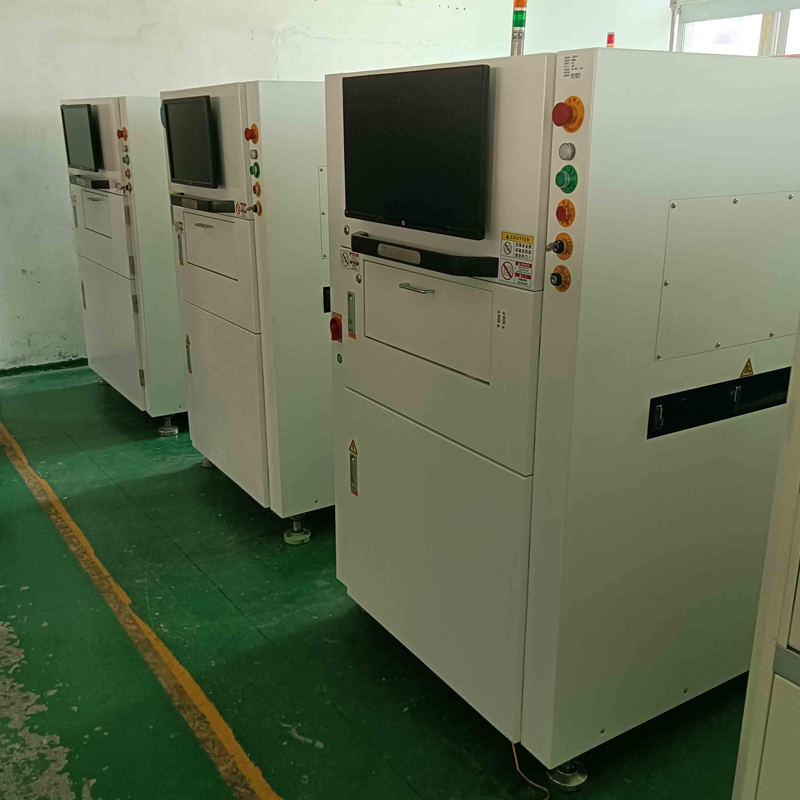

SPI錫膏檢測儀
SPI錫膏檢測儀
|
型號 |
S8080 |
|
測量原理 |
3D白光PSLM PMP (可編程結構光柵相位調製輪廓測量技術) |
|
測量項目 |
體積、麵積、高度、XY偏移量、形狀 |
|
檢測不良類型 |
漏印,少錫,多錫,連錫,偏位,形狀不良,板麵汙染 |
|
鏡頭解析度 |
16um，（13um可選項） |
|
相機像素 |
5M |
|
鏡頭類型 |
遠心透鏡 |
|
FOV大小 |
40.9*32.7mm |
|
精度 |
XY方向：1um；高度：0.37um |
|
重複精度 |
高度：≤1um (3 Sigma)；volume/acreage:<1%(3 Sigma) |
|
檢測重複性 |
<10% |
|
檢測速度 |
0.45s/FOV |
|
檢測頭數量 |
單頭 |
|
紅綠藍色/RGB三顏色選擇光源 |
標準設備配備 |
|
基準點檢測時間 |
0.5 sec/piece |
|
PCB扭曲的實時z軸補償 |
標準設備配備 |
|
最大檢測高度 |
±550um（±1200um可選） |
|
彎曲PCB最大測量高度 |
±5mm |
|
最小焊盤間距 |
100um（焊盤高度150um為參考） |
|
最小測量大小 |
150um |
|
最大PCB尺寸 |
X460xY460mm |
|
PCB厚度 |
0.4-7mm |
|
頂部和底部間隙 |
頂部30mm，底部40mm |
|
板邊距離 |
3mm（多功能夾邊） |
|
靈活的或固定的軌道設置 |
前軌道（可選擇後軌道） |
|
PCB傳輸方向 |
左到右或右到左 |
|
軌道寬度調整 |
手動，自動作為選項 |
|
工程統計數據 |
直方圖、Xbar-R圖、Xbar-S圖、CP&CPK、%儀表可重複性數據、SPI每日/每周/每月報告 |
|
Gerber & CAD數據導入 |
支持Gerber格式（274x、274d）；手動教學模式模型；CADX/Y，零件號，軟件包類型導入 |
|
電腦類型 |
高性能服務器 |
|
中央處理器 |
英特爾I7 |
|
RAM |
24G |
|
GPU |
2G discrete graphics |
|
硬盤 |
1T |
|
DVD+RW |
標準設備配備 |
|
操作係統 |
Windows 10專業版（64位） |
|
設備規格 |
1000x1150x1560mm;965KG |
|
電源 |
220V,10A |
|
氣壓 |
4~6Bar |
|
功率（啟動/正常） |
啟動：2.5kw /正常運行功率：2kw |
SPI錫膏檢測儀的工作原理
SPI錫育檢測儀采用光學成像技術，通過高速拍攝PCB板上的錫有印刷圖像，將圖像傳輸到電腦上，再通過圖像處理算法進行分析和處理，最後輸出檢測結果。該儀器通過將PCB板上的錫有印刷圖像與預設的標準圖像進行比較，從而得出檢測結果。
SPI錫膏檢測儀的應用
1.檢測錫有印刷的精度和質量。SPI錫有檢測儀可以檢測錫有印刷的位置、麵積、高度、形狀、間距等參數，以確保錫有印刷的精度和質量達到要求。這可以避免因錫有印刷不良引起的焊接問題和電路連接問題。
2.提高PCBA生產效率。傳統的錫膏檢測方法通常需要人工檢查，效率低下且易出錯。而SPI錫有檢測儀可以實現自動化檢測，大大提高了生產效率。同時，該儀器可以在PCB板生產過程中實時檢測錫有印刷質量，及時發現問題並進行調整，從而避免不良品的產生。
3.提高PCBA的質量和穩定性。SPI錫有檢測儀可以確保錫有印刷的精度和質量符合要求，從而保證PCB板的質量和穩定性。這對於需要高品質、高可靠性的電子產品來說尤為重要。
使用SPI錫膏檢測儀需要注意的事項
1.對於不同類型的PCB板和錫有，需要進行相應的設置和調整，以保證檢測結果的準確性和可靠性。
2.在使用過程中需要定期清潔檢測儀器的鏡頭和傳感器，以保證圖像的清晰度和準確性。
3.在使用前需要進行儀器的校準和檢查，以確保儀器的正常運行。
4.在使用過程中需要避免外界幹擾和震動，以免影響儀器的工作效果。
SPI錫育檢測儀采用光學成像技術，通過高速拍攝PCB板上的錫有印刷圖像，將圖像傳輸到電腦上，再通過圖像處理算法進行分析和處理，最後輸出檢測結果。該儀器通過將PCB板上的錫有印刷圖像與預設的標準圖像進行比較，從而得出檢測結果。
SPI錫膏檢測儀的應用
1.檢測錫有印刷的精度和質量。SPI錫有檢測儀可以檢測錫有印刷的位置、麵積、高度、形狀、間距等參數，以確保錫有印刷的精度和質量達到要求。這可以避免因錫有印刷不良引起的焊接問題和電路連接問題。
2.提高PCBA生產效率。傳統的錫膏檢測方法通常需要人工檢查，效率低下且易出錯。而SPI錫有檢測儀可以實現自動化檢測，大大提高了生產效率。同時，該儀器可以在PCB板生產過程中實時檢測錫有印刷質量，及時發現問題並進行調整，從而避免不良品的產生。
3.提高PCBA的質量和穩定性。SPI錫有檢測儀可以確保錫有印刷的精度和質量符合要求，從而保證PCB板的質量和穩定性。這對於需要高品質、高可靠性的電子產品來說尤為重要。
使用SPI錫膏檢測儀需要注意的事項
1.對於不同類型的PCB板和錫有，需要進行相應的設置和調整，以保證檢測結果的準確性和可靠性。
2.在使用過程中需要定期清潔檢測儀器的鏡頭和傳感器，以保證圖像的清晰度和準確性。
3.在使用前需要進行儀器的校準和檢查，以確保儀器的正常運行。
4.在使用過程中需要避免外界幹擾和震動，以免影響儀器的工作效果。
